油水界面仪

更新:2015-10-30 16:18:41      点击:
  • 产品型号:   $article_place$
  • 产品描述

    本公司利用磁致伸缩原理生产的磁致伸缩油水界面仪,具有测量精度高、稳定可靠、寿命长、结构精巧、环境适应性强等优点,油罐顶部安装无需清罐,安全、方便、快捷。...

产品介绍

工作原理

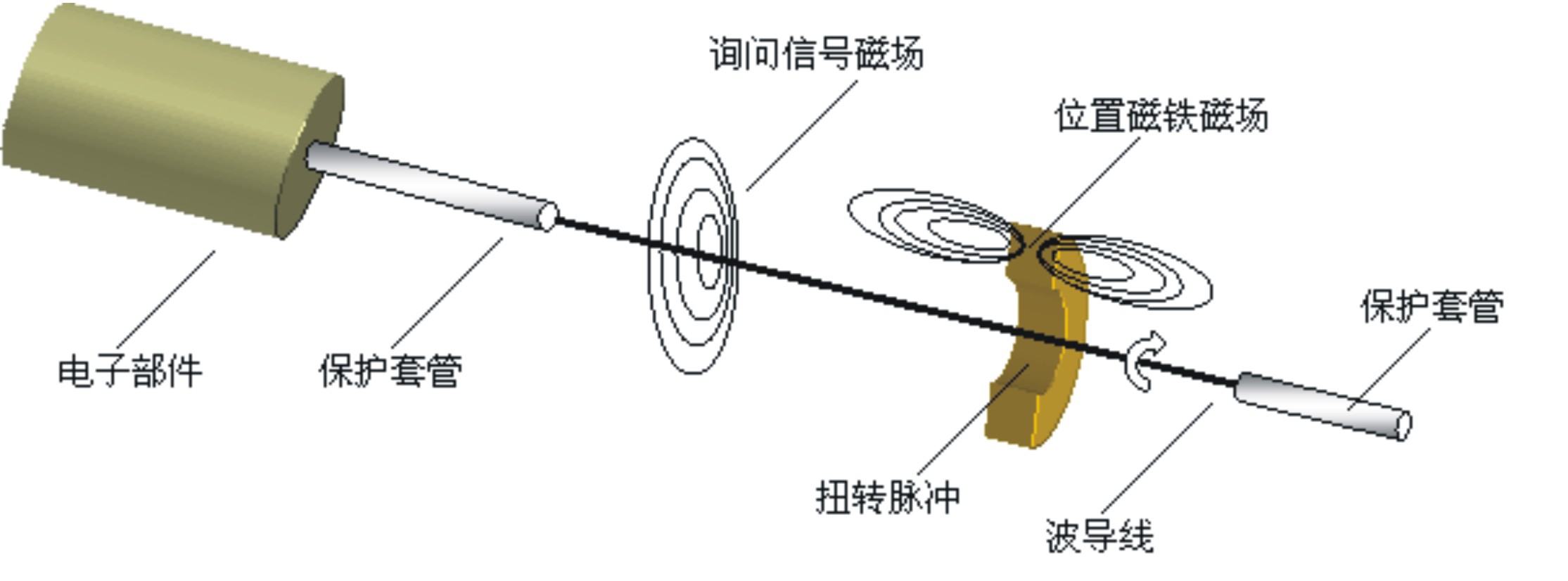

在测量液位时变送器电子仓的电子部件产生一激励脉冲,此脉冲沿波导丝向下运动。在变送器测杆外配有一磁环,此磁环沿测杆随被测物体的移动而移动。由于磁环会产生一个磁场。当电流产生的磁场与磁环相加形成螺旋磁场,产生瞬时扭力,使波导丝扭动并产生张力脉冲,这个脉冲以固定的速度沿波导丝传回,在接收回波线圈上会产生感应电流脉冲、即返回脉冲,通过测量起始脉冲与返回脉冲之间的时间、乘以固定速度,便能精确地确定被测物体位置。由于传感元件是非接触的,长期在线连续的测量不会对传感器造成任何磨损。



主要特点

        ★耐恶劣使用环境、高可靠、寿命长;

        ★高精度、高稳定性;

        ★高分辨率;

        ★可同时测量液位和界面;

        ★具有反向极性保护功能;

        ★防雷击、防射频干扰;

        ★抗震抗冲击;

        ★ 结构精巧,适应范围广;

        ★安装方便,无需定期维修或标定。

技术性能

        诊断功能: 仪表故障时,输出报警输出电流;

        组态功能: 可以对工程单位、量程、阻尼、报警上下限,杆长,底部偏移量、显示变量组态;

        监测动态变量功能:液位值、百分比、输出电流等。

        电流校准功能:    可对模拟输出电流进行校准;

        用户校准功能:    可以进行现场标定;

        上下限校准:       两点校准功能,实现零点和满度的微调;

        定点微调:          进行任意点修正,实现平移功能;

        就地组态功能:    对工程单位、量程、阻尼、报警上下限,底部偏移量、显示变量等组态并具有数据恢复功能;

        就地校准功能:    能就地进行上下限校准,定点微调;

        液晶显示功能:    带背光多功能数字液晶显示;可显示各种工程单位。

        通信功能:          符合H ART协议的通信功能;

        数据备份和恢复:  制造商对仪表组态、标定后,对制造商原始信息进行备份,用户现场非法调整造成仪表不能正常工作时,现场输入或远程指令调入制造商出厂信息,并覆盖用户非法错误信息,达到正常工作状态。

技术指标

        电    源: 12~36V DC

        工作温度: 电子仓: -40℃~ +85℃;测 杆: -40℃~ +125℃

        量程范围: 硬杆500mm~2000mm;可卷缩软杆1000mm~18000mm;

        输出形式: 4~20mA+HART;(数字通讯) ;

        线性误差: 优于±0.1%FS ,最小绝对误差小于0.5mm

        重 复 性: 优于±0.05%FS

        分 辨 率: 优于±0.05%FS

        迟    滞: 优于±0.05%FS

        响应时间: 0.2~6ms(根据杆长)

        测杆材料: 1Cr18Ni9Ti、304SS、316SS 或用户特殊定制

        连接形式: 通常M20×1.5、或DN80、DN100法兰等用户特殊定制
