智能差压变送器

更新:2015-10-30 15:56:08      点击:
  • 产品型号:   BRY3051C
  • 产品描述

    BRY3051C型产品是我公司引进国外技术, 自主开发和生产的一种高性能、低价位产品;具有设计原理先进、品种规格齐全、安装使用简便等特点。是目前理想的压力/差压测量仪表。...

产品介绍

    BRY3051C型变送器为智能型,采用电容式传感器,精度和稳定性高,可通过手操器在线修改零点和量程值,也可通过按键进行零点和量程的迁移具有HART通信功能, 其功能、通信性能完全符合HART协议标准。BRY3051C变送器包括微差压变送器(DR)、差压变送器(DP) 表压力变送器(GP)、绝对压力变送器(AP)、高静压差压变送器(HP)、流量变送器(   )。

技术特点

    BRY3051C智能型压力/差压变送器采用成熟的电容传感器制造技术,电路设计采用美国AD公司的具有信号调理和自校正功能的A/D芯片,自动稳定4.000mA零点电流输出的变送器专用D/A芯片,字长均为16位。外围均采用高稳定、高可靠元件,确保了整机的稳定性与可靠性。软硬件多种抗干扰措施,单片机大范围的环境温度补偿,及定时自校验功能确保了稳定性要求。在智能型变送器中,软件对传感器的充分线性化处理,自动校正误差等功能,使得变送器的精度高于传感器的精度。

            ◆零点、量程校验、迁移的自动化
            ◆A/D、D/A转换采用美国AD公司的具有信号调理和自校正功能的A/D芯片,自动稳定4.000mA零点电流输出的变送器专用D/A芯片,字长均为16位。
            ◆变送器中的单片机对传感器的温度漂移、非线性、回差等进行了有效的补偿,大大地提高了变送器的精度和稳定性
            ◆电路中的硬件抗干扰措施与单片机中的软件滤波,保证了变送器的抗干扰性能
            ◆输出电流可以是与差压成正比线性信号,也可以是与差压的平方根成正比的流量信号(流量变送器)

产品范围

            BRY3051CDP,GP,AP和 型差压、表压、绝压和流量变送器

            ◆性能优越:精度0.1%,量程比100 :1
            ◆差压(DP)测量范围:1KPa—10MPa
            ◆表压(GP)测量范围:1KPa—40MPa
            ◆绝压(AP)测量范围:6KPa—10MPa
            ◆流量( )测量范围:0.1KPa—10MPa
            ◆结构小巧、坚固、抗振
            ◆模块化结构、阻尼可调,本机零点与量程可调
            BRY3051C型DR和HP型微差压和高静压差压变送器
            ◆性能优越:精度0.2%,量程比40 :1
            ◆差压(DR)测量范围:0.1KPa—1KPa
            ◆差压(HP)测量范围:6KPa—250KPa
            ◆硅油和惰性液灌充液
            ◆结构小巧、坚固、抗振
            ◆模块化结构、阻尼可调,本机零点与量程可调

技术参数

            ◆精度等级:0.1级、0.2级、0.5级
                           超过10:1的量程,精度=±[0.025+0.005(量程上限/迁移量程)]%迁移量程
            ◆输出:4~20mA DC或1~5V DC
            ◆电源电压:12~36V DC
            ◆负载能力:Rmax=50×(Us-12)Ω
                            (仅适用于两线制4~20mA DC),Us为电源电压。
            ◆温度影响
                           -20~+70℃   ±0.1%/10℃
                           -20~-30℃   ±0.18%/10℃
            ◆迁移范围
                   最大正迁移量:100:1
                   最大负迁移量:100:1
            ◆震动影响:任意轴上,频率为200HZ,引起的误差为最大量程的±0.01%FS。
            ◆允许温度
                   环境温度:-30~+70℃
                   介质温度:-30~+80℃
                   储存温度:-40~+85℃
            ◆相对湿度:0~100%RH
            ◆稳定性
                    最大量程的±0.15%(12个月)
            ◆启动时间:2秒
            ◆高频电磁影响:150HZ~1GHZ
                                    30V/m优于0.1%
            ◆结构材料
               隔离膜片:316不锈钢、哈氏合金C、 蒙乃尔合金、钽
               O型圈:   氟橡胶
               法兰和螺栓:316不锈钢
               灌充液:硅油或惰性液
               电气壳体:低铜铝合金
               外壳防护等级:IP65
            ◆防爆等级:ExiaⅡCT5

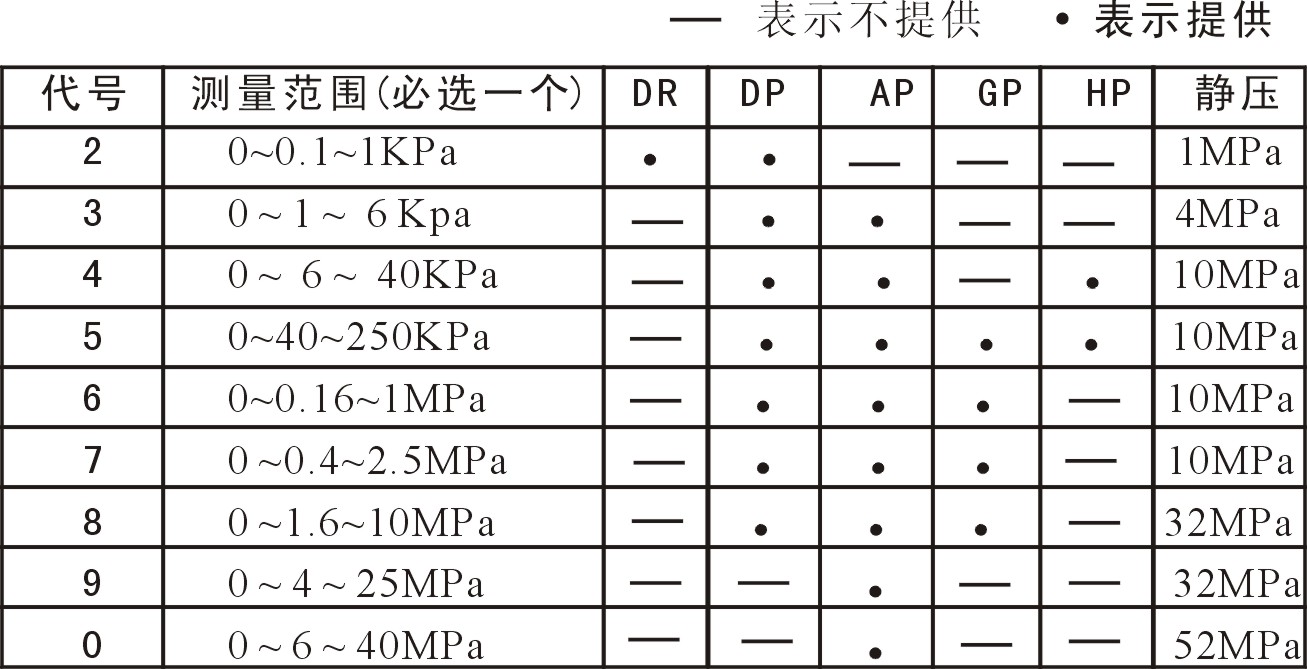

测量范围

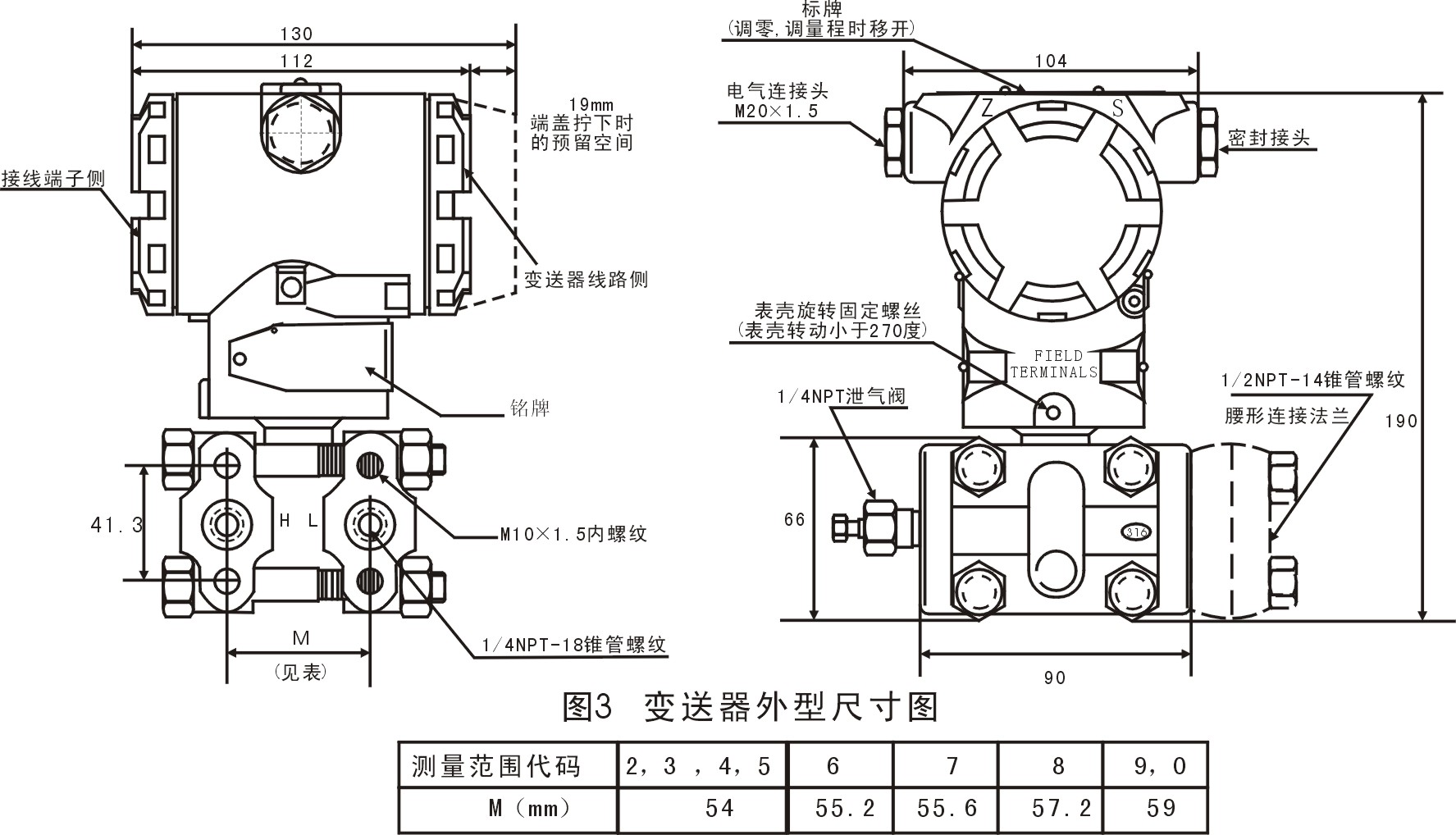

外型尺寸图
